CHILLERS
Wasserkühlung, Luftkühlung, Ölkühlung
Niedrige Temperatur, hohe Temperatur, Raumtemperatur
Single-Fluid kryogenen Kühler, mit Kühlung Temperaturbereich von -150℃~35℃, schnelle Abkühlung Geschwindigkeit, sicher und zuverlässig, für die schnelle Kühlung von Flüssigkeiten, weit verbreitet in High-Tech-Industrie wie petrochemische, medizinische, pharmazeutische, biochemische, Gefriertrocknung, Pharma-, Militär-Industrie, etc.
Grundstruktur
Die industrielle Kältemaschine besteht aus Zubehörteilen wie einem Verdichter, einem Verflüssiger, einem Verdampfer, einem Expansionsventil usw.
- Kompressor: In industriellen Kältesystemen ist der Verdichter die Kraft, die für die Kühlung sorgt. Der Verdichter wird verwendet, um den Druck des Kältemittels im System zu erhöhen, so dass das Kältemittel in der Kälteanlage zirkulieren kann, um den Zweck der Kühlung zu erreichen.
- Verflüssiger: Das Hochtemperatur- und Hochdruckfreon der Kälteanlage tritt nach dem Austritt aus dem Kompressor in den Verflüssiger ein und gibt eine große Wärmemenge an das Kühlmedium ab, das dann abgekühlt und verflüssigt wird.
- Verdampfer: Wenn die Freonflüssigkeit im Kühlsystem zur Drosselung in das Expansionsventil eintritt und zum Verdampfer geleitet wird, gehört sie zum Verdampfungsprozess. Zu diesem Zeitpunkt muss es eine große Wärmemenge absorbieren, um die Valenz- und Massetemperatur allmählich zu senken, damit die Kälte- und Kühlwirkung erreicht wird.
- Expansionsventil: Im Fließschema des Kältemittelsystems von industriellen Kältemaschinen finden wir einen kleinen Abschnitt zwischen dem Ausgang des Verflüssigers und dem Eingang des Verdampfers, der als thermisches Expansionsventil bezeichnet wird. Es ist ein drosselndes und druckreduzierendes Bauteil, das dazu dient, den Kondensationsdruck des Kältemittels auf den Verdampfungsdruck zu reduzieren. Daher ist seine Rolle in Kälteanlagen von entscheidender Bedeutung. Es ist mit dem Kältemittelverdichter, dem Verdampfer und dem Verflüssiger verbunden. Er wird auch als die vier Komponenten eines Kältesystems bezeichnet.
- Andere Anhänge: einschließlich Trocknungsfiltern und Hoch- und Niederdruckreglern. Der Trocknungsfilter ist nicht herausnehmbar. Die interne Struktur besteht aus einem Molekularsieb, das eine geringe Menge an Verunreinigungen und Wasser in der Rohrleitung entfernen kann, wodurch das System gereinigt wird. Hoch- und Niederdruckregler spielen eine schützende Rolle in Kühlsystemen.
Vorteile der Ausrüstung
- Temperaturbereich ist von -150 ℃ bis 35 ℃, die verschiedenen Temperaturen erfüllen können;
- Durch den Einsatz der sekundären Unterkühlungstechnologie erfolgt die Kühlung schnell und die Kühltemperatur ist niedrig;
- Wir verwenden importierte Marken von halbgeschlossenen Kolbenkompressoren, zweistufigen halbgeschlossenen Kolbenkompressoren und halbgeschlossenen Schraubenkompressoren;
- Der Verdampfer verwendet einen Hochleistungs-Plattenwärmetauscher, der ein kleines Volumen und einen hohen Wirkungsgrad hat;
- Verwendung eines kompletten Satzes importierter Kaltsteuerungen (DANFOSS Druckregler, Ausgleichsventil, Expansionsventil, Magnetventil, Trockenfilter, Emerson Ölabscheider, ALCO Schauglas, Einwegventil usw.);
- Der Kühlwasserkreislauf des Geräts ist mit einem Zwischenwärmetauscher ausgestattet, der die Zuverlässigkeit und Sicherheit des Systems erheblich verbessert. Es wird ein elektronisches Expansionsventil von DANFOSS verwendet, das eine hohe Regelgenauigkeit aufweist;
- Siemens PLCS7-200/300, LNEYA-Touchscreen-Display, automatisierte Steuerung, Temperaturkurvenanzeige, Temperaturaufzeichnung, USB-Export und Fehleralarmaufzeichnung;
- Das große Kühlaggregat arbeitet mit einem halbgeschlossenen Schraubenkompressor mit Economizer, kombiniert mit einem elektronischen Expansionsventil zur Steuerung, um hohe Effizienz und Energieeinsparung zu gewährleisten;
- Die gesamte Maschineninstallation wurde im Werk getestet, und die Benutzer müssen nur noch die Kältemittelleitung und die Kühlwasserleitung installieren, um den Betrieb aufzunehmen;
- Werksprüfung: Jedes Kühlaggregat muss im Werk einem Lasttest von mindestens 12 Stunden unterzogen werden;
Kühler-Modelle(Unterstützung für kundenspezifische Anpassungen)

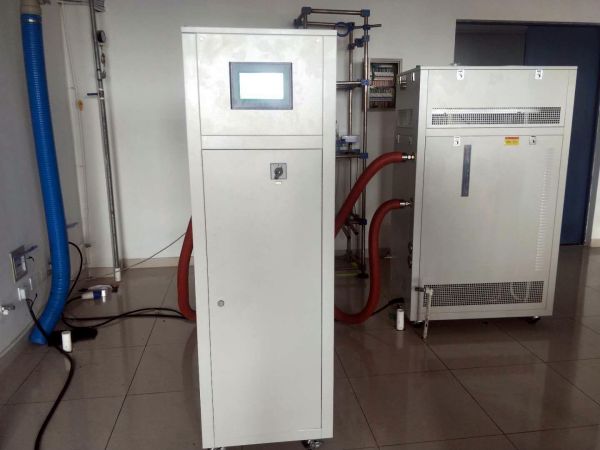

Niedertemperatur-Kühlgeräte (gekühlter Umwälzthermostat)
Temperaturregelbereich: -120 ℃ bis+30 ℃
Anwendungen: verschiedene Reaktoren, Destillations- oder Extraktionssysteme, Labors, Forschungsinstitute, chemische, pharmazeutische, petrochemische, biochemische, medizinische, Krankenhaus-, Forschungs- und Entwicklungswerkstätten, Halbleitertests, Luft- und Raumfahrt, Biologie und andere Industrien.
Temperaturbereich | LX -25℃~30℃ | LT -45℃~30℃ | LT -60℃~-20℃ | LT -80℃~-20℃ | LT -115℃~-60℃ |
Kühlleistung | Bis 38kW | Bis 12kW | Aufwärts 7,2 kW | Aufwärts 7,2 kW | Aufwärts 8,6 kW |
Kryogenisch Kühlanlagen
Temperaturregelbereich: -150 ℃ bis -5 ℃
Anwendungen: verschiedene Reaktoren, Destillations- oder Extraktionssysteme, Labors, Forschungsinstitute, chemische, pharmazeutische, petrochemische, biochemische, medizinische, Krankenhaus-, Forschungs- und Entwicklungswerkstätten, Halbleitertests, Luft- und Raumfahrt, Biologie und andere Industrien.
Temperaturbereich | LC -25°C~ 5°C | LJ -45°C~ -10°C | LN -60°C~ -10°C | LD -80°C~ -30°C | CDLJ -110°C~ -50°C | SLJ -110℃~-150℃ |
Kapazität der Kühlung | Bis 360kW | Bis 360kW | Bis 360kW | Bis 270kW | Bis 180kW | Bis 11kW |
Normaltemperatur-Kühlgeräte (Rückkühler)
Temperaturregelbereich:+5 ℃ bis+50 ℃
Anwendungen: verschiedene Reaktoren, Destillations- oder Extraktionssysteme, Labors, Forschungsinstitute, chemische, pharmazeutische, petrochemische, biochemische, medizinische, Krankenhaus-, Forschungs- und Entwicklungswerkstätten, Halbleitertests, Luft- und Raumfahrt, Biologie und andere Industrien.
Temperaturbereich | FL-800 | FL 5℃~35℃ |
Kühlleistung | Aufwärts 0,9 kW | Bis 50kW |
Direkt gekühlte Kältemaschine
Temperaturregelbereich: -120 ℃ bis -10 ℃
Das Kältemittel im Kältesystem wird direkt in das Zielsteuerungselement (Wärmetauscher) zum Wärmeaustausch abgegeben und verdampft, wodurch das Zielsteuerungsobjekt gekühlt wird. Die Wärmeaustauschkapazität ist in der Regel mehr als fünfmal so hoch wie die eines in einen Wärmetauscher transportierten Fluids (Gases), wodurch es sich besonders für Anwendungen mit kleinen Wärmeaustauschflächen und großer Wärmeaustauschkapazität eignet. Er kann auch zur Gaserfassung verwendet werden, indem das Kältemittel direkt in den Kollektor zur Verdampfung geleitet wird und das Gas im Raum durch den Oberflächenkondensationseffekt des Kollektors schnell erfasst wird.
Temperaturbereich | ZLJ -40℃ ~ -10℃ | ZLJ -80℃ ~ -35℃ | ZLJ -120℃ ~ -90℃ |
Kapazität der Kühlung | Up 8hp | Bis 16hp | Up 135hp |
Direkte kryogene Kühlung
Temperaturregelbereich: -150 ℃ bis -110 ℃
Prinzip der Anwendung: In Hochvakuumumgebungen, in denen Öldiffusionspumpen verwendet werden, gibt es eine gewisse Menge an Restgasen, von denen über 80% Wasserdampf ist. Öldampf und andere hochsiedende Dämpfe, aber ihre Fähigkeit, Restgase zu entfernen, ist gering, die Zeit ist lang, und alle Restgase sind auch Quellen der Verschmutzung des Werkstücks, was die Produktion und die Qualität des Produkts beeinträchtigt.
Temperaturbereich | SLJ -150°C~-110°C |
Kapazität der Kühlung | Bis 11kW |
Andere beliebte Produkte
Dynamische Temperaturkontrollsysteme
Temperaturregelung: -120℃~350℃
Steuerung Temperatursteuerung Durchflusssysteme(Fahrzeug/Batterie Test)
Temperaturregelung: -40℃~100℃
Kühlung-Heizung-Systeme (Halbleiterproduktion)
Temperaturregelung: -85℃~250℃
Kaltwassersätze Typ
Luftkühlung /gekühlt
- Er muss nicht an den Kühlturm angeschlossen werden und eignet sich für Umgebungen mit geringem Verunreinigungsgrad. Verunreinigungen können sich im Kaltwasserturm leicht vermischen, und Staub kann zu Verstopfungen im Kühlwasserkreislauf führen, was eine Verringerung der Kühlleistung zur Folge hat.
- Der luftgekühlte Kaltwassersatz eignet sich am besten für Gebiete mit schlechter Wasserqualität, wodurch anderes Zubehör wie Kaltwassertürme eingespart werden kann.
- Die Verwendung von Verflüssigern mit großem Fassungsvermögen macht den Betrieb einfacher und bequemer.
- Die Stellfläche ist stark reduziert, was die Installation sehr bequem macht.
- Die luftgekühlte Kühleinheit ist mit einem oberen Luftauslass ausgestattet.
Wasserkühlung/gekühlt
- Der Kastenverdampfer ist mit einer automatischen Wassernachfüllvorrichtung ausgestattet, die einfach zu installieren und zu warten ist und sich für besondere Situationen wie große Temperaturunterschiede und kleine Durchflussmengen eignet.
- Der wassergekühlte Verflüssiger verwendet die neuesten hocheffizienten Kupferrohre mit Außengewinde, die eine große Wärmeabfuhrkapazität haben. Er verwendet die neueste CAD/CAM-Bearbeitungstechnologie und wird in Zusammenarbeit mit CNC-Bearbeitungszentren hergestellt, mit einer kompakten Struktur, hoher Effizienz und Energieeinsparung.
- Industrielle Kühleinheit Konfiguration: ausgestattet mit einem Mikrocontroller-Steuerungssystem, integrierte Kompressor Trockner Filter und Expansionsventil, Wartung manuelle Ventil-Schnittstelle und andere Geräte, die Gewährleistung zuverlässiger und sicherer Betrieb der Maschine und bequeme Wartung.
- Das multifunktionale Bedienfeld der industriellen Kältemaschine ist mit einem Amperemeter, einer Steuersicherung, einem Ein-/Aus-Schalter für den Verdichter, einem Ein-/Aus-Schalter für die Wasserpumpe, einem elektronischen Temperaturregler, verschiedenen Sicherheits- und Störungsleuchten sowie Kontrollleuchten für die Inbetriebnahme und den Betrieb des Geräts ausgestattet, was die Bedienung und den Einsatz erleichtert.
Anwendungen
- Kunststoffindustrie: Präzise Steuerung der Temperatur verschiedener Kunststoffgranulierformen, Reduzierung der Zykluszeit für die Bierherstellung und Gewährleistung einer stabilen Produktqualität.
- Elektronische Industrie: Stabilisierung der molekularen Formel von elektronischen Bauteilen in Produktionslinien, Verbesserung der Standardrate von elektronischen Bauteilen, Anwendung im Bereich der Ultraschallreinigung und angemessene Vermeidung von Schäden, die durch teure Reinigungsmittelverdampfung und Verdunstung verursacht werden.
- Galvanikbereich: Kontrolle der Galvaniktemperatur, Verbesserung der relativen Dichte und Glätte der galvanisierten Teile, Verkürzung der Galvanikzyklen, Steigerung der Produktivität und Verbesserung der Produktqualität.
- Maschinenbau: Kontrollieren Sie den Arbeitsdruck und die Öltemperatur des Dampfdrucksystems, stabilisieren Sie die Wassertemperatur und den Dampfdruck, erhöhen Sie die Nutzungsdauer des Öls, verbessern Sie die Schmiereffizienz der mechanischen Ausrüstung und verringern Sie den Verschleiß.
- Industrielle Produktion im Bauwesen: Bereitstellung von gefrorenem Wasser für Beton, um die molekulare Formel des Betons für den Hauptzweck des Bauwesens geeignet zu machen und die Festigkeit und Duktilität des Betons angemessen zu verbessern.
- Vakuum-Beschichtung: Kontrollieren Sie die Temperatur der Vakuumbeschichtungsanlage, um die hohe Qualität der beschichteten Teile zu gewährleisten.
- Chemische und pharmazeutische Industrie: In der medizinischen Industrie kommt es vor allem darauf an, die Temperatur von Haaralkoholmedikamenten zu kontrollieren. Unternehmen der pharmazeutischen Industrie sollten Kältemaschinen flexibel einsetzen, ihre Vorteile in vollem Umfang nutzen, die technologische Innovation stärken, die Kosteneffizienz von Kältemaschinen verbessern und Projekte in der pharmazeutischen Industrie besser unterstützen.
- Laserindustrie: für Lasermarkiermaschinen, Lasergraviermaschinen, Laserschweißmaschinen, Laser-Tintenstrahldrucker, Laserschneidmaschinen und andere Laserbearbeitungsgeräte, die genaue Kontrolle der Temperatur, die von Lasergeräten benötigt wird, um den normalen Betrieb von Lasergeräten zu gewährleisten.
